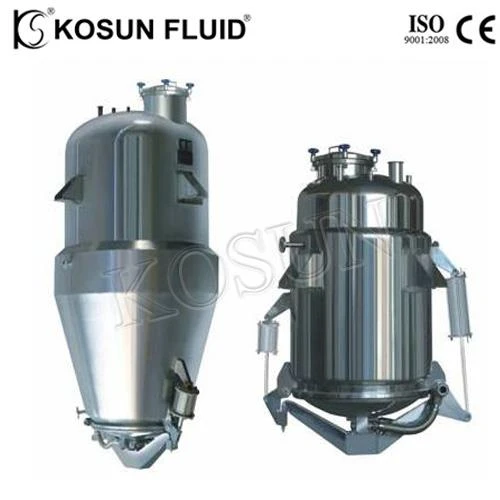

Uvođenje rezervoara za ekstrakciju
Rezervoar za ispuštanje sastoji se od 1. rezervoara za ispuštanje, 2. pena za pjenu, 3. separatora za gas i tekućinu, 4. hladnjaka, 5. kondenzatora, 6. separatora ulja i vode, 7. tečnog pumpa, 8. filtera za cevovode i internog priključka cijevi.
Koristeći visokokvalitetni materijal 304, tri sloja izolacije, mogu se realizovati kontrola i ekstrakcija temperature ekstrakcije, dizajniran pritisak od 0.3-0.4Mpa za jaknu, projektovani pritisak od 0.09Mpa za rezervoar, poliranje zrcala na vrhu, mehanički zaptivač , može se raditi u uslovima pozitivnog pritiska ili negativnog pritiska.
Primjena rezervoara za ekstrakciju
Oprema je pogodna za rad tradicionalne kineske medicine, hrane, hemijske industrije, kao što su atmosferski pritisak, mikro-pritisak, prženje vode, toplo ispiranje, vrući refluks, curenje prisilnog cirkulacije, ekstrakcija aromatičnog ulja i oporavak organskog rastvarača itd. uz visoku efikasnost. Pogodan rad i druge prednosti. Rezervoar opremljen sa CIP sistemom čišćenja, u skladu sa GMP medicinskim standardima.
Stavka | Specifikacija |
Tip konstrukcije | Pravo konus, preokrenuti konus, kosi konus, stožasti konus (bez konusa, gljiva) |
Tip jakne | Šuplja jakna, jakna za zavrtanj, dimplejacket itd. |
Izolacioni materijal | Biserni pamuk, kamena vuna ili poliuretanska pena |
Agitator (opcija) | Središnji mešač, radno kolo: Vreteno, vijčani propeler ili drugo |
Model | T -0.5 | T -1.0 | T -2.0 | T -3.0 | T -6.0 | T -8.0 | T -10.0 |
Kapacitet L | 500L | 1000 | 2000 | 3000 | 6000 | 8000 | 10000 |
Tank dizajn pritisak Mpa | 0.09Mpa | ||||||
Dizajn pritiska jakne Mpa | 0.09 ~ 0.3Mpa | ||||||
Prečnik priključka mm | 350 | 350/400 | 400 | 400 | 450 | 500 | 500 |
Grijanje area㎡ | 2.1 | 3 | 4.7 | 6.8 | 9.6 | 12 | 15 |
Condense area㎡ | 4.0 | 4.5 | 5.5 | 9.0 | 10 | 15 | 18 |
Hlađenje područje㎡ | 0.7 | 1 | 1 | 1 | 2.2 | 2.2 | 2.2 |
Filter area㎡ | ≈0.3 | ≈0.5 | ≈0.5 | ≈0.5 | ≈0.8 | ≈1.2 | ≈1.2 |
Prečnik ispusta cm | 60 | 60/80 | 80/100 | 80/100 | 100/120 | 120/140 | 120/140 |
Potrošnja pare kg / h | 130 | 245 | 325 | 425 | 580 | 720 | 980 |
Težina kg | 1300 | 1800 | 2050 | 2400 | 3025 | 4030 | 6500 |
Grejna cev | DN25 | DN32 | DN40 | DN40 | DN50 | DN60 | DN60 |
Druga grejna cev | DN80 | DN100 | DN100 | DN125 | DN150 | DN200 | DN200 |
Rashladna voda | DN25 | DN32 | DN40 | DN40 | DN50 | DN60 | DN60 |
Snaga motora kw | 1.5 | 2.2 | 3 | 5 | 7.5 | 11.5 | 15.0 |
Brzina mešanja | 25 | 25 | 25 | 36 | 36 | 36 | 36 |
Takođe možemo ga dizajnirati prema zahtevu kupca | |||||||
